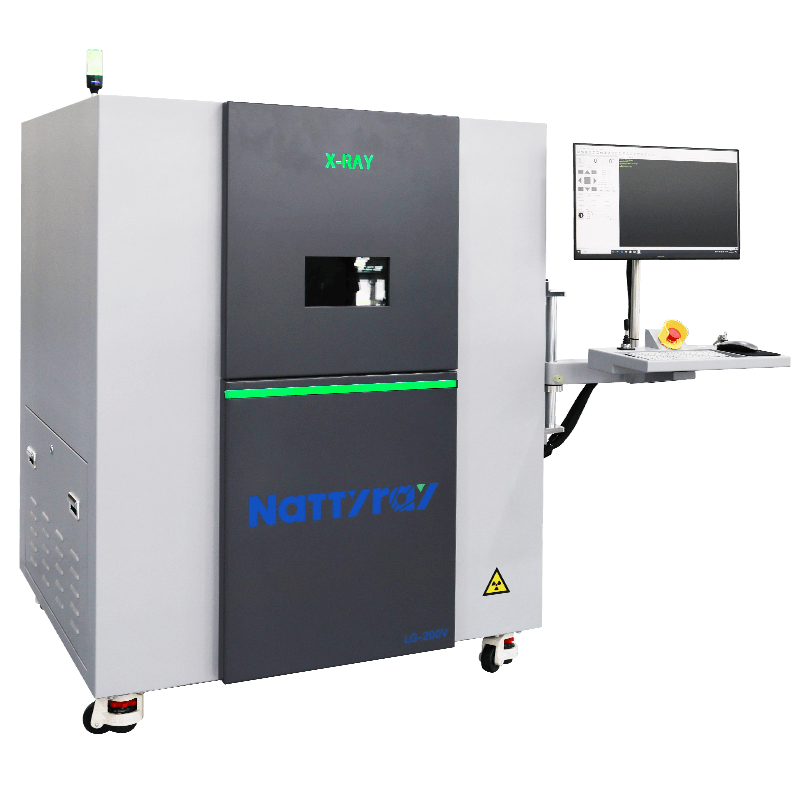

X射线检测设备LG-200V

所属分类：离线设备

留言咨询

产品特点

硬核配置，精工品质，铸就非凡性能

◆ ≤5μm 微焦点射线源：精准捕捉细微缺陷，分辨率显著提升，媲美行业**水平

◆ 高分辨率 FPD 平板探测器：呈现清晰细腻的图像细节，具备*高的缺陷识别能力

◆ 五轴联动运动系统：灵活自如，精准定位，复杂工件检测游刃有余

◆ 超大尺寸载物台：满足多样化检测需求，有效提升工作效率

安全可靠，守护每一刻

◆ 9mm 钢+铅+钢三层防护：全方位无死角屏蔽辐射，安全系数远超行业标准

◆ 多色 LED 交互安全显示：实时监控设备状态，操作安全一目了然

智能软件，赋能高效检测

◆ 自研多功能检测软件：操作简便，功能强大，满足多领域个性化检测需求

◆ CNC 自动检测：无人化自动操作，大幅提升检测效率

◆ AI 智能缺陷识别：深度大模型算法自动识别缺陷类型，大幅降低人工成本

设备参数

精工品质智检护航 LG-200V · AXI 性价比新标杆

◆ ≤5μm 微焦点射线源　◆ CNC 自动检测　◆ AI 智能缺陷识别　◆ 三层辐射防护

微焦点 X-RAY 无损检测，一机覆盖多行业

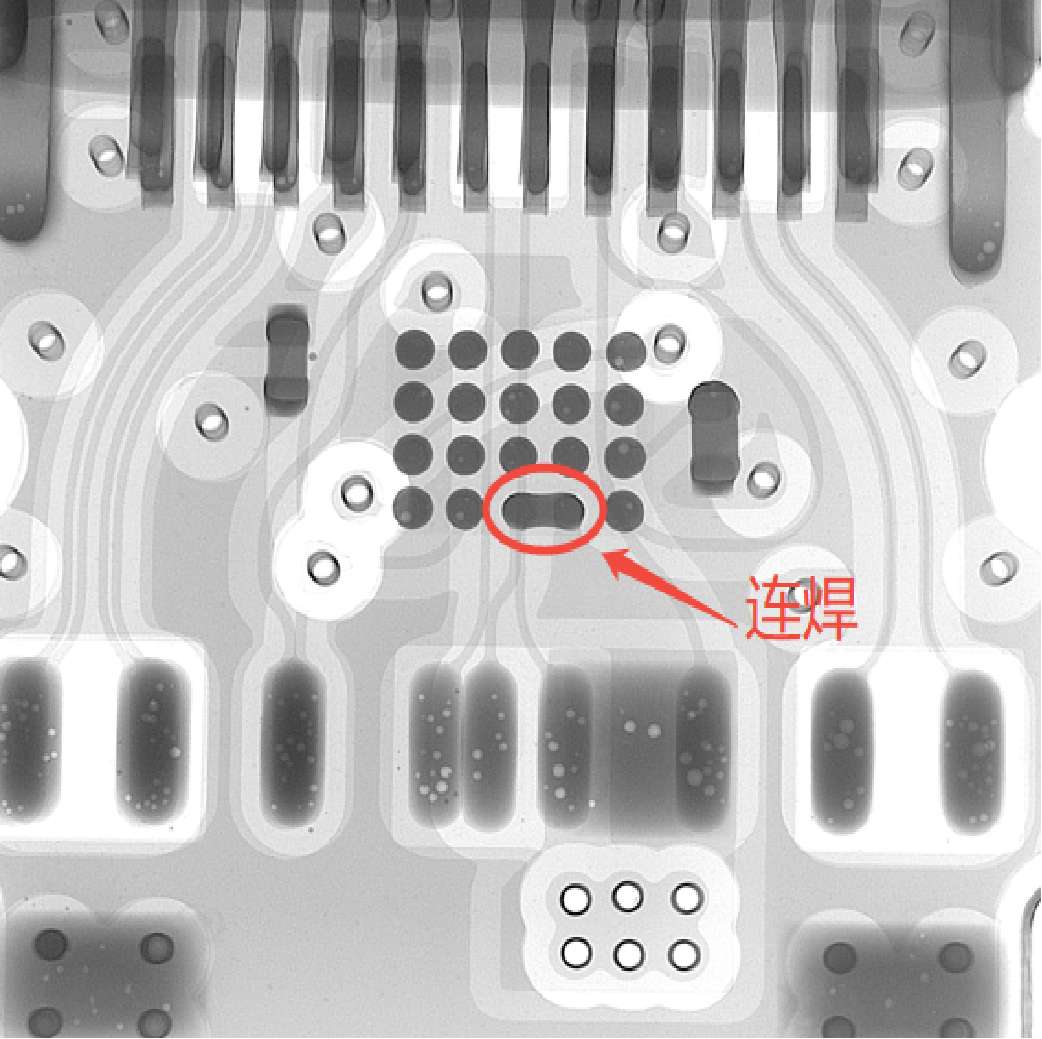

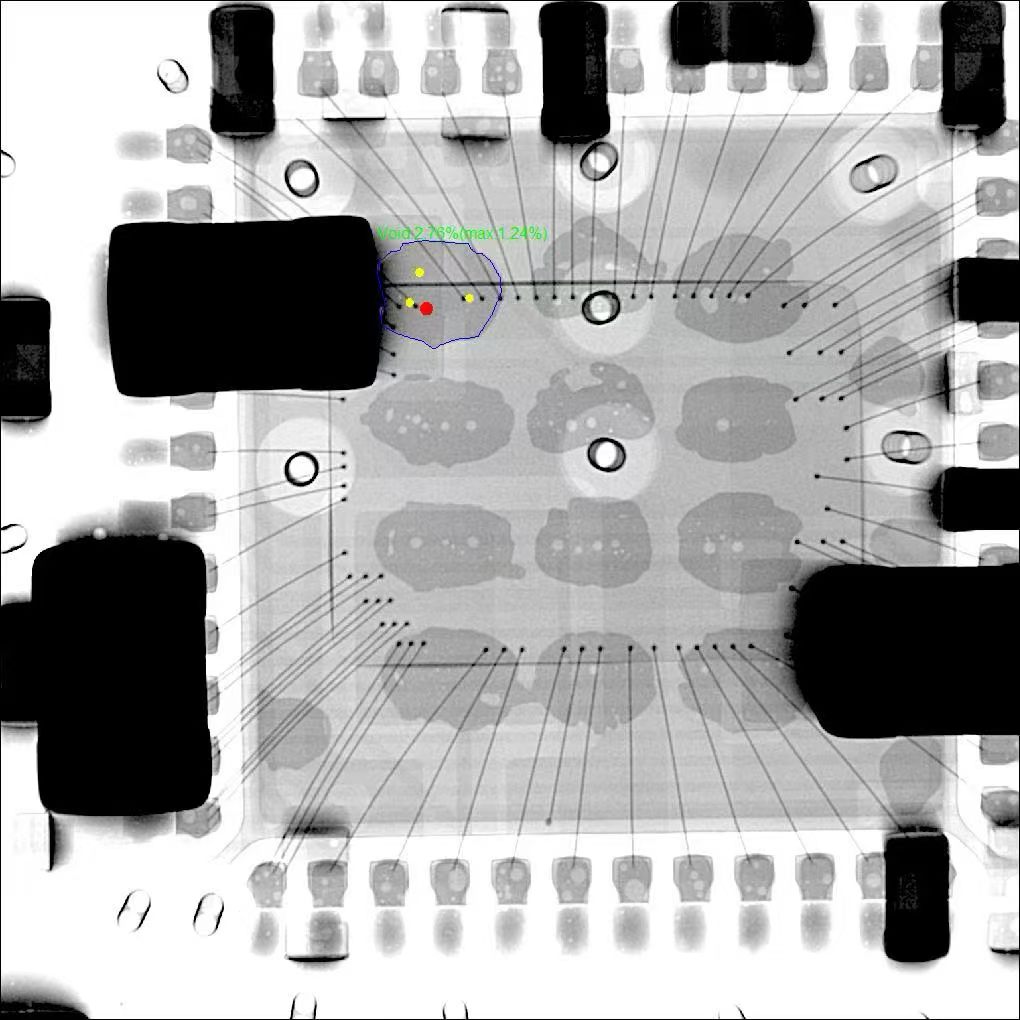

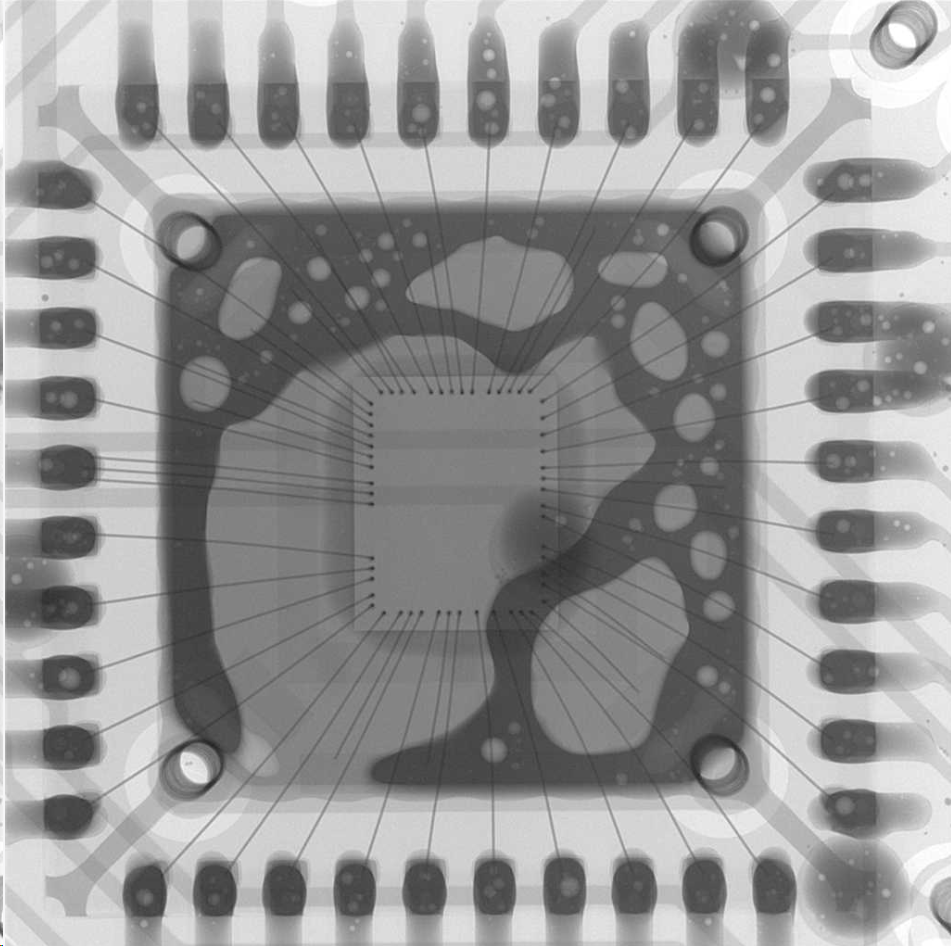

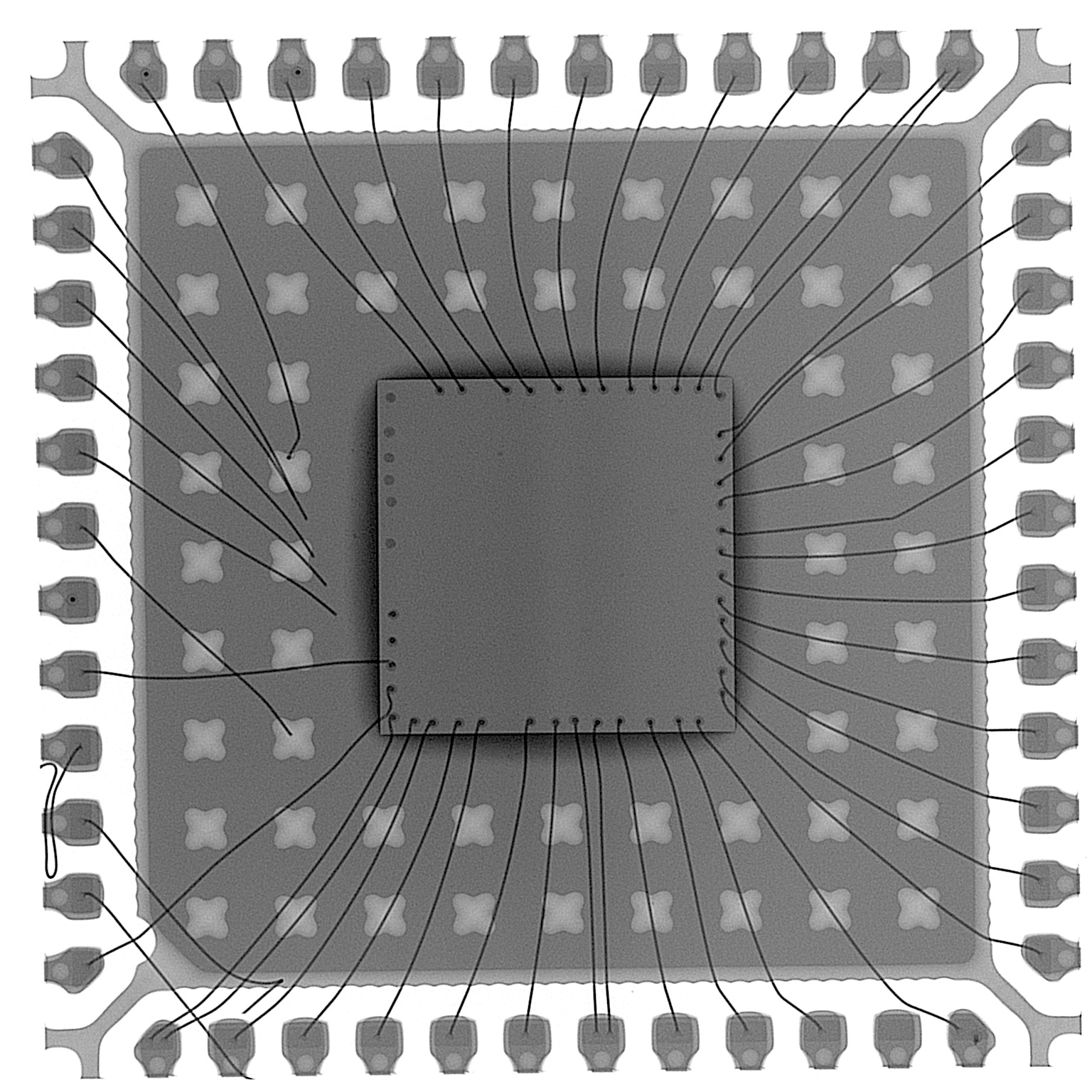

LG-200V 采用 ≤5μm 微焦点射线源与高分辨率 FPD 平板探测器，五轴联动运动系统灵活精准，搭配自研多功能检测软件与 AI 智能缺陷识别，可高效完成 BGA、QFN、CSP、倒装芯片等器件的气泡、气孔、桥连、虚焊检测，兼顾精度与效率。

光管电压
40 - 90 kV

微焦点尺寸
≤ 5 μm

系统放大倍率
1000 X

辐射剂量
≤ 0.5 μSv/h

安全保障
SAFETY PROTECTION

9mm

三层辐射防护

钢+铅+钢三层屏蔽结构，全方位无死角

≤0.5μSv/h

*低辐射剂量

远低于国家安全限值，使用安心

100%

安全门自锁

X 光开启时安全门自动锁定保护

LED

交互安全显示

多色警示灯实时监控设备状态

公司实力
COMPANY STRENGTH

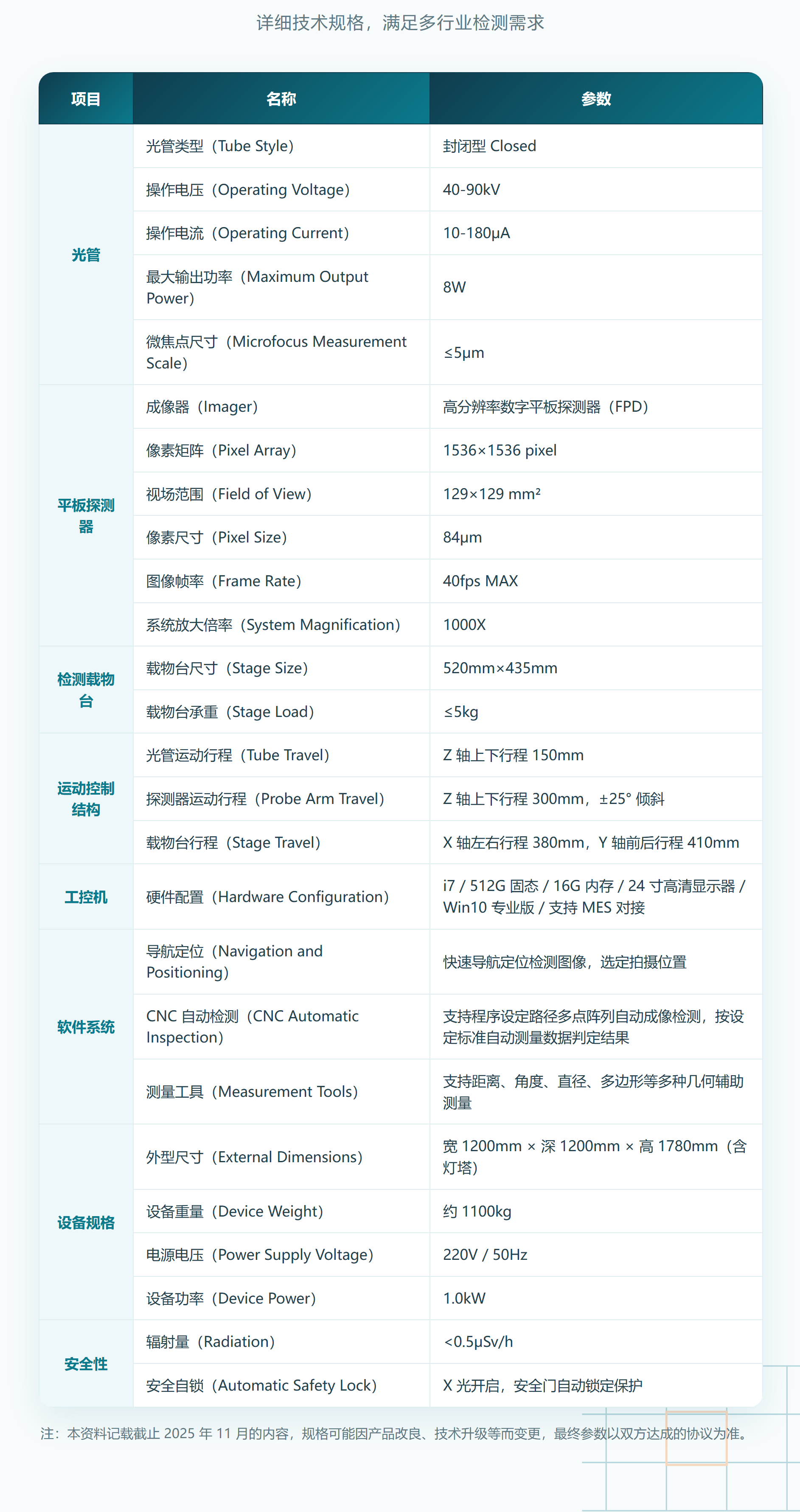

产品参数
SPECIFICATIONS

项目	名称	参数
光管	光管类型 / Tube Style	封闭型 Closed
	操作电压 / Operating Voltage	40 - 90 kV
	操作电流 / Operating Current	10 - 180 μA
	*大输出功率 / Maximum Output Power	8 W
	微焦点尺寸 / Micro Focus Size	≤ 5 μm
平板探测器	成像器 / Imager	高分辨率数字平板探测器（FPD）
	像素矩阵 / Pixel Array	1536 × 1536 pixel
	视场范围 / Field of View	129 × 129 mm²
	像素尺寸 / Pixel Size	84 μm
	图像帧率 / 系统放大倍率	40 fps MAX / 1000 X
检测载物台	载物台尺寸 / Stage Size	520 mm × 435 mm
检测载物台	载物台承重 / Stage Load	≤ 5 kg
运动控制结构	光管运动行程 / Tube Travel	Z 轴上下行程 150 mm
	探测器运动行程 / Detector Travel	Z 轴上下行程 300 mm，±25° 倾斜
	载物台行程 / Stage Travel	X 轴左右行程 380 mm，Y 轴前后行程 410 mm
工控机	硬件配置 / Hardware	i7 / 512G 固态 / 16G / 24 寸高清显示器 / Win10 专业版 / 支持 MES 对接
软件系统	导航定位 / Navigation	快速导航定位检测图像，选定拍摄位置
	CNC 自动检测 / CNC Inspection	程序设定路径多点阵列自动成像检测，按标准自动判定结果
	测量工具 / Measurement Tools	支持距离、角度、直径、多边形等多种几何辅助测量
设备规格	外型尺寸 / Dimensions	宽 1200 mm × 深 1200 mm × 高 1780 mm（含灯塔）
	设备重量 / Weight	约 1100 kg
	电源电压 / Power Supply	220 V / 50 Hz
	设备功率 / Power	1.0 kW
安全性	辐射量 / Radiation	0.5 μSv/h
安全性	安全自锁 / Safety Lock	X 光开启，安全门自动锁定保护
